Het Opzetten van CDU Vrije Luchtcilinder Enige/Dubbelwerkende 6mm - 32mm droeg Grootte

Productdetails:

Plaats van herkomst:	Ningbo China (Vasteland)
Merknaam:	FLUIDAC or OEM
Certificering:	ISO9001
Modelnummer:	Cdu-16-50-D

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5-delige
Prijs:	USD4-
Verpakking Details:	Dozen, Kartons, Houten gevallen, Pallets
Levertijd:	Binnen 20 dagen na het ontvangen van betaling of storting
Betalingscondities:	TT Advance/30% storting, 70% door oflading van de exemplaarrekening, Western Union, Paypal
Levering vermogen:	10000 stuks per maand

Contact

Gedetailleerde productomschrijving

Motiepatroon:	Dubbele actie/Enige actie	Werkende Drukwaaier:	0.1~0.7MPa
Drukduurzaamheid:	1.5MPa	Naam van het product:	Pneumatische Luchtcilinder
Werkend Middel:	Gefiltreerde samengeperste lucht	Havengrootte:	M5x0.8, G1/8
Hoog licht:	lineaire actuator , Gasfles

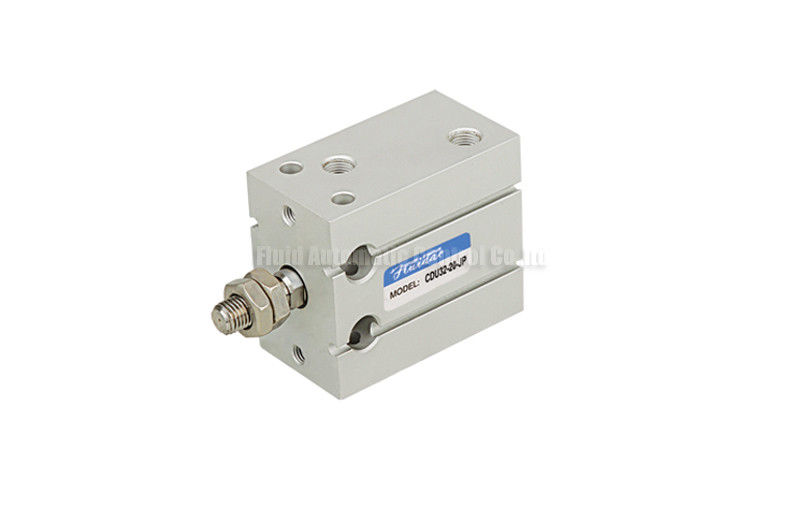

CDU Gratis Montage Luchtcilinder Single / dubbelwerkend 6-32mm Boring Grootte

SMC soort gratis montage dubbelwerkende Single actie Lucht-cilinder Boring 6mm-32mm CDU-16-50-D met magneet

Quick Detail:

* SMC interchange aluminiumlegering Gratis montage compact luchtcilinder

* Multi-installatie bieden flexibele toepassing

* Met magneet en rubber kussen

* Zuigerstang # 45 (ASTM-1045) staal verchroomd

* RVS zuigerstang is beschikbaar

* Met zelfsmerende lagers, olievrije

* Boring size6mm, 10mm, 16mm, 20mm, 25mm, 32mm

Specificaties:

BESTELCODE
CDU	16	50	D
CDU: Met magneet type	Bore Size	Beroerte	D: Dubbelwerkende beweging
	06:06 mm
	10:10 mm		S: Single actie trekken uit het type
	16:16 MM
CU: Zonder magneet type	20:20 mm		T: Single actie gelijkspel bij type
	25:25 mm
	32:32 mm

SPECIFICATIE
Boring (mm)	6	10	16	20	25	32
werken Medium	Gefilterde perslucht
Motion Pattern	Double Action / Single actie
Druk Endurance	1.5MPa
Werkdrukbereik	0.1 ~ 0.7MPa
Omgevingstemperatuur	5 ~ 60 º C
Buffers	Beide end rubber buffer
Montagetype	Installatie in diverse standen
Geen-Rotation Precision	± 0,8 º			± 0,5 º
Aansluiting	M5X0.8	M5X0.8	M5X0.8	M5X0.8	M5X0.8	G1 / 8

Model	Een	A '	B	C	ØD	E	GA	GB	J	K	L	MM	NN	ØP	Q	R	ØT
C □ U6	7	-	13	22	3	7	14.5	10	10	17	-	M3X0.5	M3x0.5/Depth5	3.4	-	7	6/Depth4.8
C □ U10	10	-	15	24	4	7	15.5	10	11	18	-	M4x0.7	M3x0.5/Depth5	3.4	-	9	6/Depth5
C □ U16	11	12.5	20	32	6	7	16.5	11.5	14	25	5	M5x0.8	M4x0.7/Depth6	4.5	4	12	7.6/Depth6.5
C □ U20	12	14	26	40	8	9	19	12.5	16	30	6	M6x1.0	M5x0.8/Depth8	5.5	9	16	9.5/Depth8
C □ U25	15.5	18	32	50	10	10	21.5	13	20	38	8	M8x1.25	M5x0.8/Depth8	5.5	9	20	9.5/Depth9
C □ U32	19.5	22	40	62	12	11	23	13	24	48	10	M10x1.25	M6x1.0/Depth9	6.6	13.5	24	11/Depth11.5

Dubbelwerkende							Single Actie (Tekening-in)
Model	H	Basistype		met magneet			Model	H	Basistype						Met type magneet
Model	H	S	Z	W	S '	Z '			s			z			W	s '			z '
C □ U6-□ D	13	33	46	2.5	33	46			5st	10st	15st	5st	10st	15st	W	5st	10st	15st	5st	10st	15st
C □ U10-□ D	16	36	52	1	36	52	C □ U6-□ D	13	38	43	48	51	56	61	2.5	38	43	48	51	56	61
C □ U16-□ D	16	30	46	0	40	56	C □ U10-□ D	16	41	46	56	57	62	72	1	41	46	56	57	62	72
C □ U20-□ D	19	36	55	1	46	65	C □ U16-□ D	16	35	40	50	51	56	66	0	45	50	60	61	66	72
C □ U25-□ D	23	40	63	-1	50	73	C □ U20-□ D	19	41	46	56	60	65	75	1	51	56	66	70	75	85
C □ U32-□ D	27	42	69	-4	52	79	C □ U25-□ D	23	45	50	60	68	73	83	-1	55	60	70	78	83	93
							C □ U32-□ D	27	47	52	62	74	79	89	-4	57	62	72	84	89	99

Single Actie (Tekening-Out)
Model	H			Basistype						Met type magneet
				s			z			W	s '			z '
	5st	10st	15st	5st	10st	15st	5st	10st	15st		5st	10st	15st	5st	10st	15st
C □ U6-□ T	18	23	28	38	43	48	56	66	76	2.5	38	43	48	56	66	76
C □ U10-□ T	21	26	31	41	46	56	62	72	87	1	41	46	56	62	72	87
C □ U16-□ T	21	26	31	45	50	60	66	76	91	0	45	50	60	66	76	91
C □ U20-□ T	24	29	34	41	46	46	65	75	90	1	51	56	66	75	85	100
C □ U25-□ T	28	33	38	45	50	50	73	73	98	-1	55	60	70	83	93	108
C □ U32-□ T	32	37	42	47	52	52	79	79	104	-4	57	62	72	89	99	114
