Toepassing

GZV miniatuur elektromagnetische vibratievoeders worden veel gebruikt in diverse industrieën, waaronder de lichte industrie, chemische industrie, voedingsmiddelenindustrie en andere. Ze zijn ontworpen voor het toevoeren van poeder- en granulaten, waardoor gecentraliseerde en automatische besturing in het productieproces mogelijk is.

 Kenmerken

De miniatuur elektromagnetische vibratievoeder is een nieuw type voedingsapparatuur. Vergeleken met andere voedingsapparaten heeft het de volgende kenmerken:

1) Klein formaat, licht gewicht, eenvoudige installatie en laag geluidsniveau

2) Hoge voedingsnauwkeurigheid en capaciteit

3) Laag energieverbruik

4) Eenvoudige structuur, gemakkelijk te dragen en aan te passen

5) Materialen in de voedertrog worden continu getransporteerd tijdens het voedingsproces, wat resulteert in minder schade aan de voeder

Structuur en werkingsprincipe

Hoofdcomponenten

Hoofdcomponenten van GZV en GZVK serie elektromagnetische vibratievoeders:

Zoals getoond op de afbeelding, bestaat de GZV en GZVK serie elektromagnetische vibratievoeder uit een voedertrog, het veersysteem, anker, elektromagneet, motorbasis en demperveer, etc.

Trog en de met de trog verbonden anker vormen massa m1, motorbasis en kern, spoelmassa bestaan uit m2. M1 en m2 zijn verbonden met een plaatveer. En de inherente frequentie W van het systeem en de geforceerde trillingsfrequentie W worden afgestemd, dat wil zeggen:

Z = ω/ω₀ = 0,9 ~ 0,95

Daarom vormt het systeem een dubbeldeeltjes resonantiesysteem.
Eenfasige wisselstroom (AC) na een siliciumgestuurde gelijkrichter halve-golf gelijkrichter voeding naar de solenoïde spoel. Nadat de lijn is doorlopen, zal er spanning op de spoel komen tijdens de positieve halve cyclus. Een pulserende elektromagnetische kracht wordt geproduceerd tussen de kern en het anker. De ijzerkern en het anker bewegen relatief ten opzichte van elkaar, waardoor het veersysteem energie opslaat. In de negatieve halve cyclus geeft het veersysteem energie af en bewegen de ijzerkern en het anker tegengesteld. Zo bewegen de dubbele deeltjes heen en weer met de frequentie van de AC. Omdat er een hoek van 20 graden is tussen de bodem van de chute en de excitatiekrachtdraad van de magneet. Dus het materiaal beweegtcontinuvoorwaarts als een parabool. En de materialen worden in 1/50 seconde omhoog en omlaag gegooid. Dus de materialen lijken continu gelijkmatig te bewegen.

Prestaties en basale parameters

GZV serie micro elektromagnetische vibratievoeders hebben 5 modellen. Gedetailleerde afmetingen, prestaties en basale parameters vindt u in de volgende grafiek en tabel.

                                               GZV1GZV2 uiterlijk

Afmetingen van het uiterlijk (mm)

Technische parameter van GZV

Elektrisch kastje

GZV serie en GZVK serie micro elektromagnetische vibratievoeders zijn uitgerust met XKZV - Ⅱ en XKZ - 5 g2 type elektrisch kastje, en met de aan/uit-schakelaar, stroomregelknop, gelijkrichter en aangegeven stroomwisselende milliamperemeter, en er zijn enkele aansluitingen voor automatische besturing aan de bovenkant van de doos. Afhankelijk van de behoeften van de gebruiker kan het elektrische kastje in twee typen worden gemaakt: wandmontage of de totale besturing van het scherm van de voedingsmachine.

Vorm en afmetingen van het elektrische kastje, zie de onderstaande grafiek en tabel.

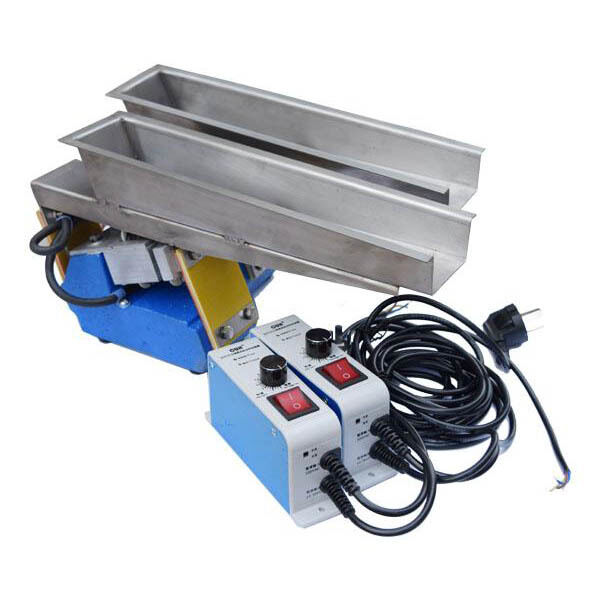

miniatuur elektromagnetische vibratievoeders
